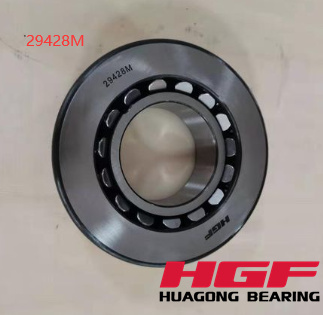

محمل أسطواني كروي بدرجة الدقة 29428 م

محمل أسطواني كروي هو محمل ذو عنصر متدحرج يسمح بالدوران مع احتكاك منخفض ، ويسمح بمحاذاة زاويّة غير صحيحة. عادةً ما تدعم هذه المحامل عمودًا دوارًا في تجويف الحلقة الداخلية والذي قد يكون غير محاذي فيما يتعلق بالحلقة الخارجية. المحاذاة الخاطئة ممكنة بسبب الشكل الداخلي الكروي للحلقة الخارجية والبكرات الكروية. على الرغم مما قد يوحي به اسمها ، فإن المحامل الكروية ليست كروية الشكل حقًا. تكون العناصر المتدحرجة للمحامل الدوارة الكروية أسطوانية الشكل بشكل أساسي ، ولكن لها شكل جانبي (يشبه البرميل) يجعلها تبدو مثل الأسطوانات التي تم تضخيمها قليلاً (مثل البرميل).

التطبيق: تُستخدم المحامل الكروية في عدد لا يحصى من التطبيقات الصناعية ، حيث توجد أحمال ثقيلة وسرعات معتدلة وربما اختلال في المحاذاة. بعض مجالات التطبيق الشائعة هي:

علب التروس توربينات الرياح آلات الصب المستمر مضخات مناولة المواد مراوح ومنفاخ ميكانيكي

معدات التعدين والبناء معدات معالجة اللب والورق الدفع البحري والحفر البحري

تنقسم محامل الأسطوانة الكروية إلى: حلقة داخلية أسطوانية التجويف وحلقة داخلية مدببة. نسبة حلقة التجويف الداخلية المخروطية هي 1:12 و 1:30.

أقفاص قابلة للتطبيق بشكل أساسي: لدينا قفص نحاسي ، قفص فولاذي ، قفص من النايلون. القفص النحاسي له ثلاثة أنواع: CA ، MB و MA. قفص CA هو تماما ، ويستخدم على نطاق واسع. يحتوي MB على جزأين منفصلين. والحلقة الداخلية لها حلقة وسطية. هذا هو MA ، خاص يستخدم على شاشة الاهتزاز.
